北海超前小导管和管棚的区别

北海超前小导管与管棚的定义

北海超前小导管和管棚是隧道工程及地下施工中常用的预支护技术，主要用于软弱围岩或破碎地层的加固，以控制变形和防止坍塌。北海超前小导管通常指直径较小（如42-50mm）的钢管，通过钻孔插入岩层并注浆，形成局部加固体系；而管棚则由一系列较大直径（如89-180mm）的钢管组成，沿隧道轮廓线外布置，形成整体棚架结构，提供更广泛的支撑。两者在施工原理、应用场景和效果上存在显著差异，需根据工程地质条件和设计要求选择合适方法。

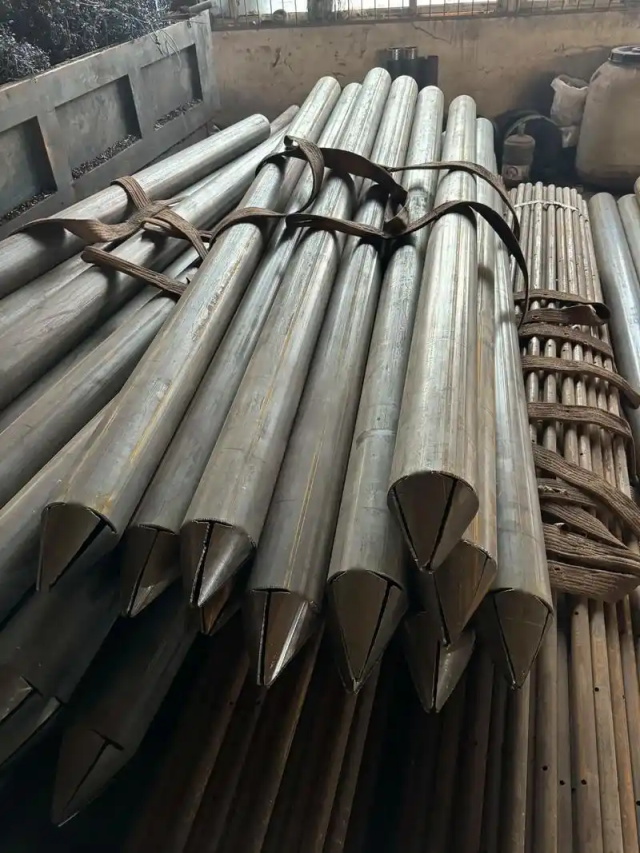

超前北海小导管的特点

超前小导管具有结构简单、施工灵活和经济性高的特点。其直径一般较小，便于在狭窄空间安装，并通过注浆填充周围岩体裂隙，提高地层自稳能力。主要特点包括：

• 直径范围：通常为42mm、50mm等，长度3-6米，可根据岩层调整。

• 注浆功能：导管壁常设注浆孔，通过压力注浆加固围岩，形成“管棚效应”。

• 适用条件：适用于中等破碎地层、浅埋隧道或局部加固，如隧道洞口、断层带。

• 施工效率：钻孔和安装速度快，对施工进度影响小，但支护范围有限。

管棚的特点

管棚作为一种系统性预支护方法，由多根大直径钢管组成，形成连续棚架，有效分散荷载并防止塌方。其特点包括：

• 直径范围：一般为89mm、108mm、127mm至180mm，长度可达20-40米。

• 结构强度：钢管壁厚较大（如6-10mm），可通过焊接或连接件形成整体结构。

• 注浆增强：管棚内常注浆填充，并与周围岩体结合，形成复合承载体系。

• 适用条件：适用于极破碎岩层、浅埋软土或下穿建筑物等高风险区域。

用途对比

超前小导管和管棚在用途上各有侧重：超前小导管主要用于局部加固和短距离支护，例如处理隧道工作面的不稳定块体；而管棚则适用于长距离、大范围的预支护，如在城市地铁施工中保护地表建筑。具体对比如下：

规格参数对比

从规格上看，超前小导管和管棚在直径、长度和材料上存在明显差异，直接影响其承载能力和适用性。以下是典型规格对比：

施工工艺差异

超前小导管的施工主要包括钻孔、插管和注浆步骤：先使用钻机在开挖面前方钻孔，然后插入小导管并连接注浆系统，通过低压注浆填充裂隙。相比之下，管棚施工更复杂：需按设计间距布置大直径钢管，常用钻机或顶管设备安装，并进行整体注浆以形成棚架。管棚对钻孔精度和钢管连接要求更高，往往需要专业设备和技术团队。

选择依据与工程案例

在实际工程中，选择超前小导管或管棚需综合考虑地质条件、隧道跨度、埋深和风险因素。例如，在山区铁路隧道中，若围岩为中等破碎，可采用超前小导管进行快速加固；而在城市地铁下穿高层建筑时，多选用管棚以确保地表沉降控制。典型案例如某地铁隧道工程：在软土层段使用直径108mm管棚，长度30米，成功将地表沉降控制在10mm内；而在岩层段，仅用42mm超前小导管即满足支护需求。

总结

超前小导管和管棚均为有效的预支护技术，但前者侧重于经济、灵活的局部加固，后者适用于高风险环境的整体支护。工程师应根据具体项目需求，从地质勘察、成本分析和安全标准出发，合理选择并优化设计，以提升隧道施工的可靠性和效率。正确应用这两种方法，不仅能减少工程事故，还能延长结构寿命，促进地下空间的可持续发展。
